手持式超声波局部放电检测仪技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》3.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m3.4 主机技术参数测量通道： 2/4个独立测量通道，每个通道支持光、电双采样速率： 每通道125MHz本量程非线性误差：≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）充电电源：AC220V±10％；频率50Hz；功率65dbm3.5.2 超声传感器 检测频带20kHz～180kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 暂态地电压信号信号传输方式 50Ω同轴电缆TEV测量频带 10MHz-100MHz

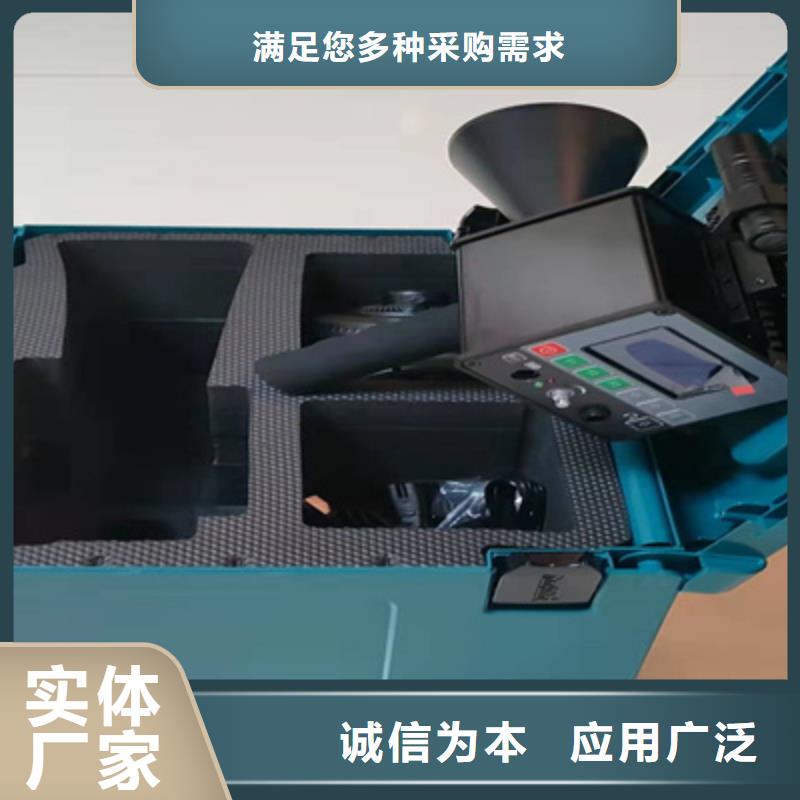

手持式超声波局部放电检测仪 高性能锂电池带有保护板，具有恒流充电、过充、过放保护和过流保护功能，有效延长电池寿命。电池充足后可连续使用7小时以上。3.2传感器1）TEV传感器TEV传感器接收从开关柜表面缝隙处传出的暂态地电波信号，该传感器可吸附于开关柜表面，使用方便，外形如图2：图2 TEV传感器2）HFCT传感器将设备的接地线穿过HFCT传感器，接地线传播的局部放电信号耦合到该传感器，输出相应的电流信号，其外形如图3：图3 HFCT传感器3）超声波传感器a）、将该传感器通过涂抹在其底部的耦合剂，紧贴被测设备表面，检测密闭设备内部的超声波信号，其外形如图4：图4 接触式超声波传感器b）、将非接触式超声传感器正对开关柜缝隙处即可检测开关柜内部是否存在局部放电；图5 非接触式超声波传感器4）UHF传感器将传感器放置在被测设备盆式绝缘子表面，拾取超高频局部放电信号，其外

手持式超声波局部放电检测仪定位功能打开设置面板，将《特殊功能》改为定位，会出现图6.26的面板，波形显示区域会多出两个蓝色的游标（如图6.27），拖动游标，然后会自动将两个游标间的时间差显示到定位面板的《测量时差》一栏中。，可以手动天道对应的位置，也可以勾《选自动填入》，然后点击对应的位置，就会自动将数字测量时差的值填入。说明：测量位置是以4＊4的网格为坐标系，左上角为原点坐标，中间的9个点分别对应面板中的9个位置。设置填好9个位置的时差并设置好参数，点击计算就可的出放电点的空间位置坐标。图6.26图6.276.10 长时采集功能打开设置面板，将《特殊功能》改为长时，会出现图6.28的面板，设置好参数点击应用即可，该功能可以连续采集长时间的波形图6.28七、注意事项7.1使用仪器之前，请仔细阅读本使用说明书；7.2当实验使用到超声波传感器时，请在传感器陶瓷基板端涂抹超声耦合剂，再吸附在被测设备外壳上，以便更好的采集信号；7.3在试验过程中，不同的传感器测量时，应在“参数设置”项中正确设置参数，以确保测量准确；7.4在仪器使用过程中，设备需轻拿轻放，避免磕碰；7.5实验完毕后，请及时对主机进行充电，方便下次使用；7.6关闭仪器时请使用软关机，并不需要其他特别的操作。
